SMA мужской к SMP женский RF коаксиальный адаптер для сборов кабелей CXN3506

SMA мужской к SMP женский RF коаксиальный адаптер для сборов кабелей CXN3506

SMA мужской к SMP женский соединитель

RF Коаксиальный кабель SMP женский разъем

Сборка коаксиального радиочастотного кабеля CXN3506

Место происхождения:

Китай

Фирменное наименование:

SIPU

Сертификация:

ISO9001, RoHS, CE

Номер модели:

SMA-J3506G/SMP-KW3506-CXN3506-L

Свяжитесь с нами
Запросите цитату
SMA мужской к SMP женский RF коаксиальный адаптер для сборов кабелей CXN3506
SMA мужской к SMP женский RF коаксиальный адаптер для сборов кабелей CXN3506 SMA мужской к SMP женский RF коаксиальный адаптер для сборов кабелей CXN3506 SMA мужской к SMP женский RF коаксиальный адаптер для сборов кабелей CXN3506 SMA мужской к SMP женский RF коаксиальный адаптер для сборов кабелей CXN3506 SMA мужской к SMP женский RF коаксиальный адаптер для сборов кабелей CXN3506 SMA мужской к SMP женский RF коаксиальный адаптер для сборов кабелей CXN3506
Подробная информация о продукции
Product name:
SMA Male to SMP Female RF Coaxial Adapter – for CXN3506 Cable Assemblies
Характерная импеданс:
50Ω
Dielectric withstanding voltage:
≤±3°
Frequency range:
DC-15GHz
Выделить:

SMA мужской к SMP женский соединитель

,

RF Коаксиальный кабель SMP женский разъем

,

Сборка коаксиального радиочастотного кабеля CXN3506

Условия оплаты и доставки
Количество мин заказа
50
Цена
Provide a quotation
Упаковывая детали
Картон
Время доставки
6-8 рабочих дней
Условия оплаты
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Поставка способности
50000 шт/год
СОБЩЕННЫЕ ПРОДУКТЫ
Хорошая цена. Сборка женского радиочастотного кабеля SMA с однокончательным коаксиальным кабелем 086PE онлайн Видео

Сборка женского радиочастотного кабеля SMA с однокончательным коаксиальным кабелем 086PE

Лучшая цена
Хорошая цена. SMA мужской к SMP женский RF коаксиальный адаптер для сборов кабелей CXN3506 онлайн Видео

SMA мужской к SMP женский RF коаксиальный адаптер для сборов кабелей CXN3506

Лучшая цена
Хорошая цена. Сборка мужского кабеля SSMA сварный тип совместим с кабелем AA1836 / CXN3507 онлайн Видео

Сборка мужского кабеля SSMA сварный тип совместим с кабелем AA1836 / CXN3507

Лучшая цена
Хорошая цена. Сборка мужского прямоугольного радиочастотного кабеля SMA (SFT-50-2-1, полустальной, типа сварки) онлайн Видео

Сборка мужского прямоугольного радиочастотного кабеля SMA (SFT-50-2-1, полустальной, типа сварки)

Лучшая цена
Свяжитесь с нами
86-029-8886-0801
Свяжитесь сейчас
Описание продукта

SMA мужской к SMP женский RF коаксиальный адаптер для сборов кабелей CXN3506

Обзор продукции

Установки радиочастотных коаксиальных кабелей, как правило, состоят из трех компонентов:
Коннекторы на обоих концах
Коаксиальные кабели
Теплосокращающие трубки для защиты

В зависимости от гибкости кабеля, сборки делятся на три типа: полустальные, полугибкие игибкие кабели√ данный продукт имеетгибкий кабель с низкими потерями.

Характеристики продукта

Коннектор А (левый край):SMA-J3506G

Коннектор B (правый конец):SMP-KW3506

Тип кабеля:CXN3506 гибкий радиочастотный коаксиальный кабель

Эффективность защиты:> 90 дБ

Диапазон частот:DC 18 ГГц

Стабильность фазы:≤ ±3° @ 18 ГГц

Потеря вставки:Ультранизкий

Минимальный статический радиус изгиба:12.7 мм

Соотношение скорости:83%

Длина:Настраиваемая по требованиям клиента

Вес:Легко, идеально подходит для компактных устройств

 Заявления

Системы радиочастотной связи

Радарные и навигационные системы

Приборы для испытаний и измерений

Аэрокосмическая и военная электроника

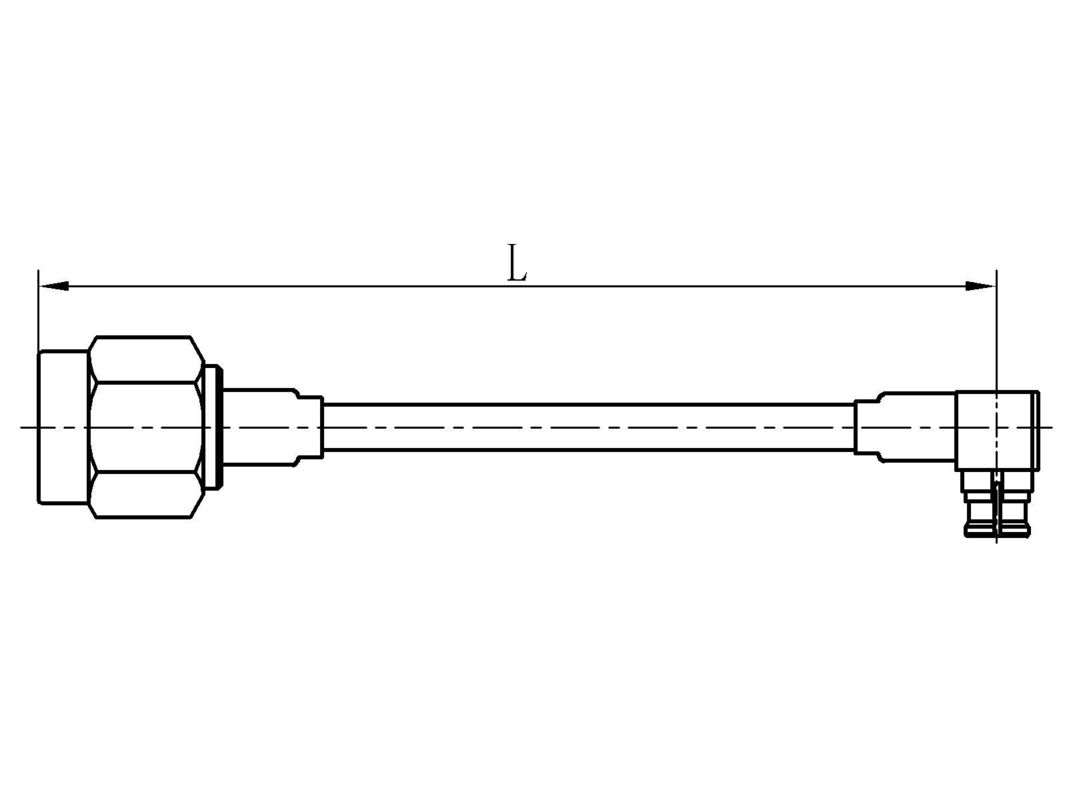

Спецификации продукции и показатели испытаний

                 SMA мужской к SMP женский RF коаксиальный адаптер для сборов кабелей CXN3506 0
                SMA мужской к SMP женский RF коаксиальный адаптер для сборов кабелей CXN3506 1

测试图 ((L=200 мм)

Важные технические параметры





Электрическая собственность





Температурный диапазон

 -55 ̊+125°С



Характерная импеданс



 50Ω



Диапазон частот

 DC-15 ГГц



Диэлектрическое стойкое напряжение



 500 В



VSWR

 ≤ 1.4



Сопротивление изоляции



 ≥ 5000 МΩ



Потеря вставки

 ≤ 0,7dB ((L=200MM)



Эквилизация фаз



 ≤±3°



Консистенция потери вставки



 ≤ ± 0,15 дБ

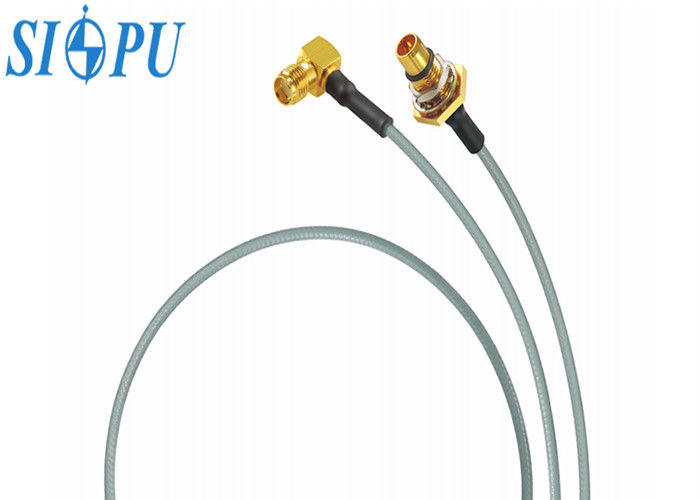

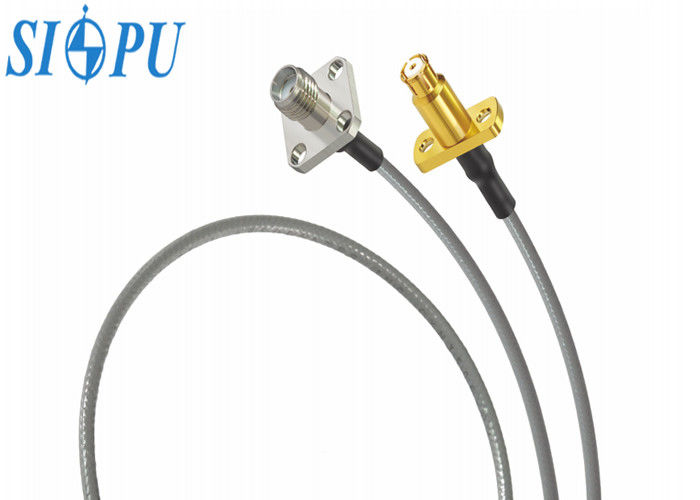

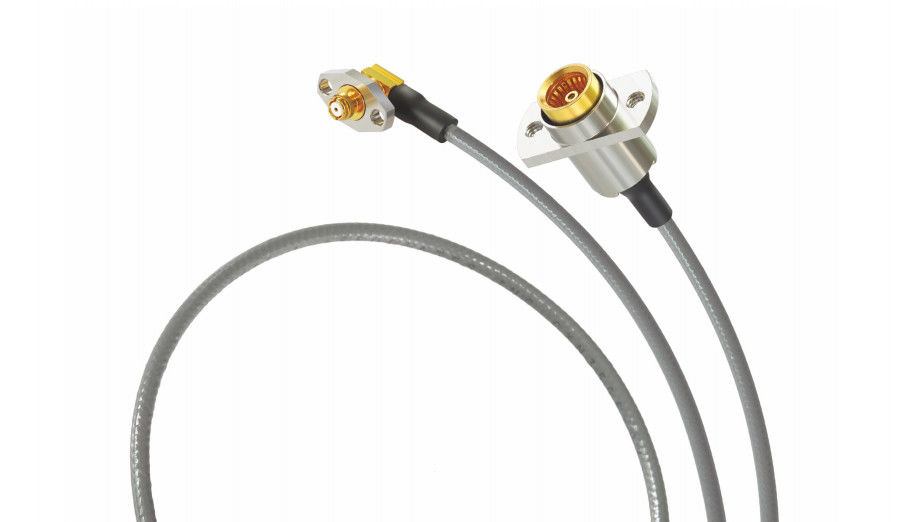

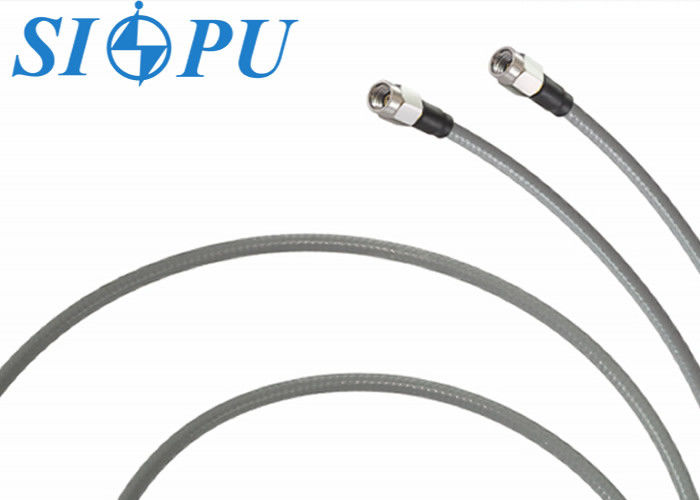

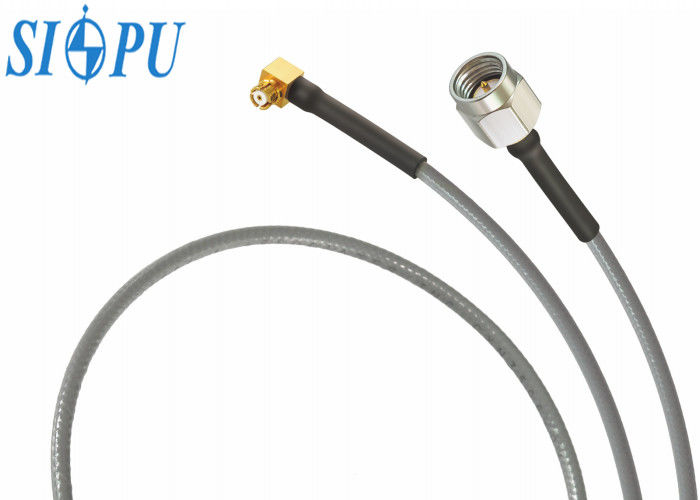

Галерея изображений





SMA мужской к SMP женский RF коаксиальный адаптер для сборов кабелей CXN3506 2SMA мужской к SMP женский RF коаксиальный адаптер для сборов кабелей CXN3506 3SMA мужской к SMP женский RF коаксиальный адаптер для сборов кабелей CXN3506 4
