Name: Женский прямоугольный RF-коннектор SSMP для кабеля CXN3506
Brand: Xi'an Sipu RF Technology Co., Ltd.
SKU: SSMP-KW3506
Availability: InStock

Домой > продукты > Коаксиальный соединитель >

Женский прямоугольный RF-коннектор SSMP для кабеля CXN3506

SSMP женский коаксиальный разъем

Угловой коаксиальный соединитель RF

CXN3506 Кабельный коаксиальный соединитель RF

Место происхождения:

Китай

Фирменное наименование:

SIPU

Сертификация:

ISO9001-2017, RoHS, CE

Номер модели:

SSMP-KW3506

Свяжитесь с нами

Запросите цитату

Женский прямоугольный RF-коннектор SSMP для кабеля CXN3506

Подробная информация о продукции

Наименование продукта:

Женский прямоугольный RF-коннектор SSMP для кабеля CXN3506

диэлектрическое стойкое напряжение:

500 В

Температурный диапазон:

-65 ̊+125°С

Диапазон частот:

DC-26.5GHz

Прочность:

500 раз

Половое положение:

Женщина

тип:

Прямой угол

Материал:

Бронзовое бериллия

Покрытие:

Золото

Выделить:

SSMP женский коаксиальный разъем

Угловой коаксиальный соединитель RF

CXN3506 Кабельный коаксиальный соединитель RF

Условия оплаты и доставки

Количество мин заказа

100

Цена

Discuss

Упаковывая детали

Картон

Время доставки

3-6 недель

Условия оплаты

L/C, T/T, Western Union

Поставка способности

100000 шт/год

СОБЩЕННЫЕ ПРОДУКТЫ

SMP Мужской RF Коаксиальный соединитель с ограниченным сдерживанием, тип микрострипта, сварка ПКБ

Лучшая цена

SMP Мужской коаксиальный соединитель с микрополосой RF ¢ Тип сварки PCB, покрытый золотом

Лучшая цена

Мужской коаксиальный соединитель SMP RF с ограниченным отключением, монтаж фланца, совместим с покрытым кабелем CXN3506

Лучшая цена

SMP прямоугольный женский коаксиальный соединитель радиочастотного питания Совместимый с кабелем RG316/U

Лучшая цена

Свяжитесь с нами

86-029-8886-0801

Свяжитесь сейчас

Описание продукта

Женский прямоугольный RF-коннектор SSMP для кабеля CXN3506

Обзор продукции

ВКоннектор SSMPЭто ультра-миниатюрный коаксиальный соединитель RF, предназначенный для модульных приложений с высокой плотностью.радиальное и осевое искажение, что делает его идеальным для высокоточных систем, требующих безопасных, экономичных соединений.

Ключевые особенности:

Прямоугольный женский SSMP соединитель

Совместима сКоаксиальный радиокабель CXN3506

Поддерживает компактную установку с отличной производительностью RF

Высокая устойчивость к вибрациям и суровым условиям

Поддержка частот до 40 ГГц (в зависимости от комплектации кабеля)

Применение:

Квантовые вычислительные системы

Антенны высокочастотные

Приборы для испытаний и измерений

Широкополосные и модульные радиочастотные установки

Почему выбрать SSMP?
Это...сверхнебольшой отпечатоки стиль сцепления с толчком делают SSMP-коннектор лучшим выбором для RF-конструкций следующего поколения, требующих производительности в компактном виде.

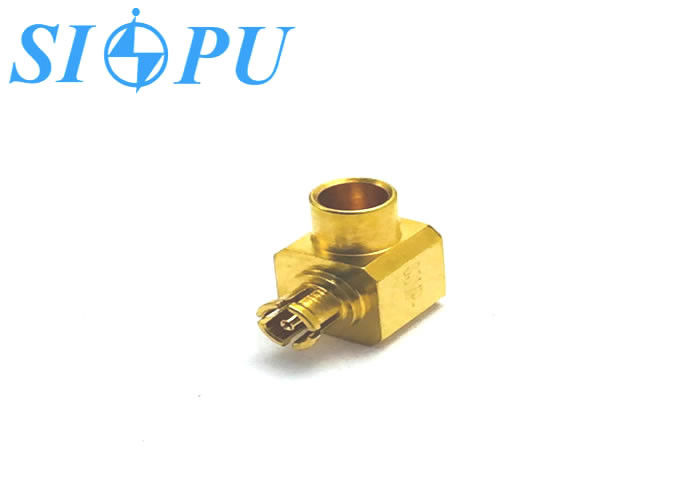

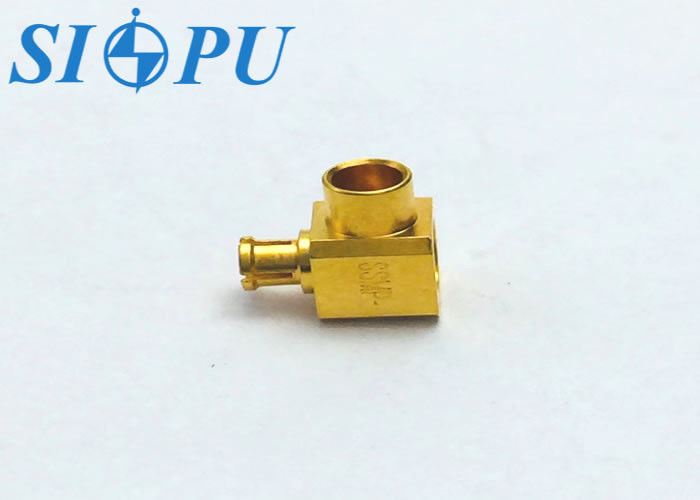

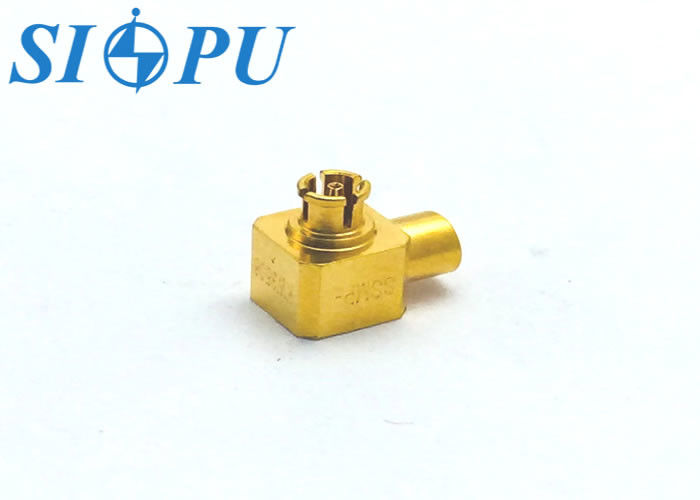

Внешний вид продукта

Важная ТЭхнический параметр

Электрическая собственность			Температурный диапазон	-65°+125°C
Характерная импеданс		50Ω	Диапазон частот	DC-26,5 ГГц
Диэлектрическое стойкое напряжение		500 В	VSWR	≤ 1.45
Сопротивление изоляции		≥ 5000 МΩ	Потеря вставки	≤ 0.12√F(ГГц)ДБ
Контактное сопротивление	Центральный дирижер	≤ 6,0 мΩ	Механические свойства
Контактное сопротивление	Внешний проводник	≤ 2,0 мΩ	Прочность	500 раз

Материалы и поверхностные обработчикиt

Центральный дирижер

Бериллиевый бронз, позолоченный

Изолирующая среда

ПЭИ

Внешний проводник

Бериллиевый бронз, позолоченный
