Name: BMA RF Коаксиальный соединитель
Brand: Xi'an Sipu RF Technology Co., Ltd.
SKU: BMA-JFD1
Availability: InStock

Домой > продукты > BMA SBMA соединитель >

BMA RF Коаксиальный соединитель

Прямой BMA RF соединитель

Микростеп BMA RF соединитель

2 отверстия фланца BMA RF соединитель

Место происхождения:

Китай

Фирменное наименование:

SIPU

Сертификация:

ISO9001, RoHS, CE

Номер модели:

BMA-JFD1

Свяжитесь с нами

Запросите цитату

Подробная информация о продукции

Product name:

BMA RF Coaxial Connector – Straight Microstrip Type, Two-Hole Flange Mount

Gender:

Straight

Type:

Male

Material:

Brass

Plating:

Gold

Characteristic impedance:

50Ω

Durability:

500 times

Выделить:

Прямой BMA RF соединитель

Микростеп BMA RF соединитель

2 отверстия фланца BMA RF соединитель

Условия оплаты и доставки

Количество мин заказа

100

Цена

DISCUSS

Упаковывая детали

Картон

Время доставки

5-8работ

Условия оплаты

L/C, T/T, Western Union

Поставка способности

120000

СОБЩЕННЫЕ ПРОДУКТЫ

SBMA женский коаксиальный соединитель RF с прямоугольным монтированием фланца, совместим с полугибким или полужестким кабелем

Лучшая цена

BMA Женский РЧ коаксиальный разъем – Фланцевый монтаж для полужесткого / полугибкого кабеля 2#

Лучшая цена

SBMA мужской фланцевый RF коаксиальный разъем для 1 # полустального или полугибкого кабеля

Лучшая цена

Мужской коаксиальный соединитель BMA RF с натяжкой, совместимый с кабелем RG316/U

Лучшая цена

Свяжитесь с нами

86-029-8886-0801

Свяжитесь сейчас

Описание продукта

BMA RF Коаксиальный соединитель

Обзор продукции

Коаксиальный соединитель серии BMA RF, также известный как соединитель с слепым матом, предназначен для высокочастотных микроволновых схем.Он особенно хорошо подходит для слепого соединения между шасси и модулями шкафа в компактныхКоннектор соответствует стандартам IEC 61169-33, обеспечивая надежную производительность и совместимость системы.

Заявления

Модульные радарные системы

Соединения шкафа с шасси

Оборудование для беспроводной связи

Высокочастотные микроволновые подсистемы

Характеристики продукта

Прямой интерфейс микрополоски

Двустворчатая кронштейн для надежной установки

Сдвижная конструкция с слепым матом для быстрой и легкой стыковки

Рабочая частота до 18 ГГц

Компактный размер с превосходными электрическими характеристиками

Спецификации продукции

BMA RF Коаксиальный соединитель 0

Важные технические параметры

Электрическая собственность			Температурный диапазон	-55 ̊+125°С
Характерная импеданс		50Ω	Диапазон частот	DC-18 ГГц
Диэлектрическое стойкое напряжение		1000 В	VSWR	≤1,15+0,012F ((GHz)
Сопротивление изоляции		≥ 5000 МΩ	Потеря вставки	≤ 0.08√F(GHz) дБ
Контактное сопротивление	Центральный дирижер	≤ 3,0 мΩ	Механические свойства
Контактное сопротивление	Внешний проводник	≤ 2,0 мΩ	Прочность	500 раз

Материалы и обработка поверхности

Центральный дирижер

Медь, позолоченная

Изолирующая среда

ПТФЕ

Внешний проводник

Медь, позолоченная

Печатный кольцо

Кремниевая резина

Галерея изображений

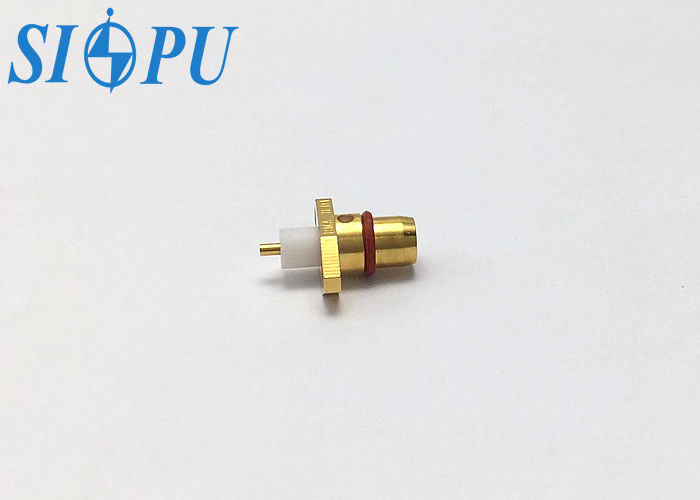

BMA RF Коаксиальный соединитель 1
