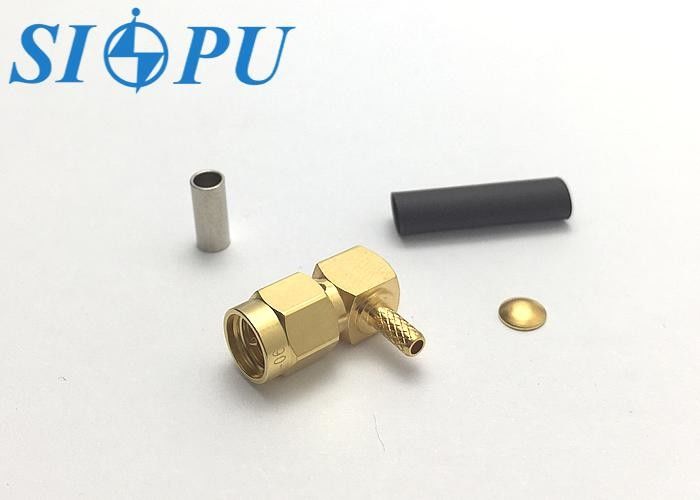

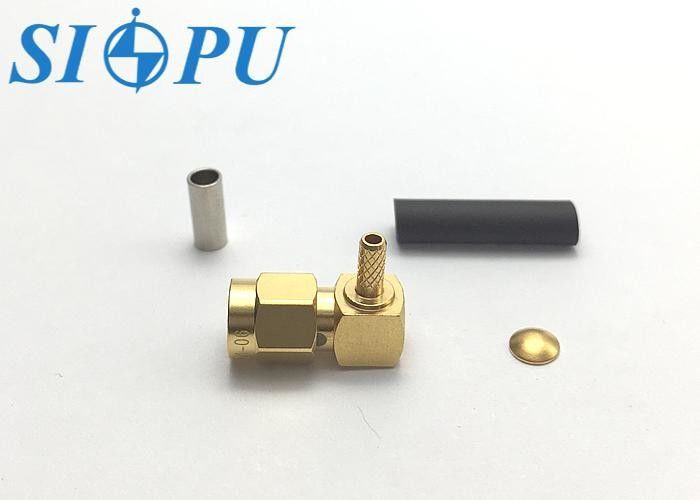

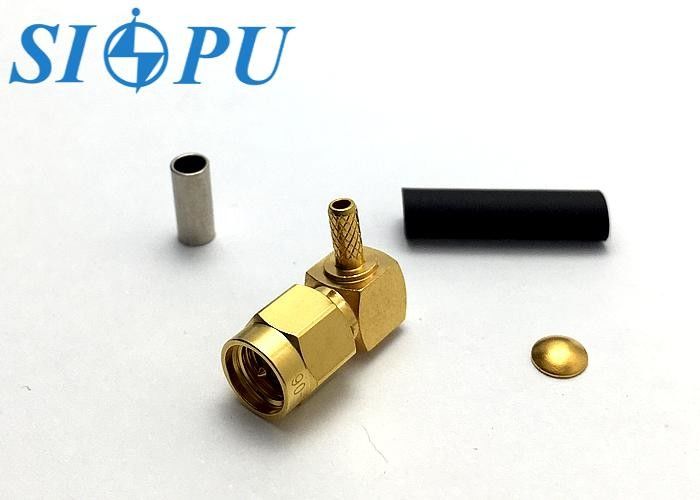

Name: SMA штекерный коаксиальный ВЧ-разъем – угловой, совместим с кабелем RG316/U
Brand: Xi'an Sipu RF Technology Co., Ltd.
SKU: SMA-JW3-7
Availability: InStock

Домой > продукты > SMA RF соединитель >

SMA штекерный коаксиальный ВЧ-разъем – угловой, совместим с кабелем RG316/U

Мужские соединители SMA RF

RG 316/U кабели SMA RF соединители

Угловые соединители SMA RF

Место происхождения:

Китай

Фирменное наименование:

SIPU

Сертификация:

ISO9001-2017, RoHS, CE

Номер модели:

SMA-JW3-7

Свяжитесь с нами

Запросите цитату

SMA штекерный коаксиальный ВЧ-разъем – угловой, совместим с кабелем RG316/U

Подробная информация о продукции

Product name:

SMA Male RF Coaxial Connector – Right Angle, Compatible with RG316/U Cable

Gender:

Male

Type:

Right angle

Material Science:

Brass

Plating:

Gold

Durability:

500 times

Выделить:

Мужские соединители SMA RF

RG 316/U кабели SMA RF соединители

Угловые соединители SMA RF

Условия оплаты и доставки

Количество мин заказа

100

Цена

Discuss

Упаковывая детали

Картон

Время доставки

6-8 недель

Условия оплаты

L/C, T/T, Western Union

Поставка способности

100000 шт/год

СОБЩЕННЫЕ ПРОДУКТЫ

Коаксиальные соединители RF SMA с мужским углом сочетаются с 2# полутвердыми/полугибкими кабелями SMA-JWB2T

Лучшая цена

SMA женский коаксиальный соединитель RF Фланцевая установка, нержавеющая сталь, долговечность частоты 18 ГГц

Лучшая цена

SMA женский фланцевый RF-коннектор с застежкой, коаксиальным разъемом

Лучшая цена

Адаптер коаксиальный ВЧ с фланцевым креплением – SMA-розетка на SMA-розетку

Лучшая цена

Свяжитесь с нами

86-029-8886-0801

Свяжитесь сейчас

Описание продукта

SMA мужской RF коаксиальный разъединитель с правом углом, совместим с кабелем RG316/U

Обзор продукции

Коаксиальный соединитель SMA RF является одним из наиболее широко используемых соединителей RF из-за его компактного размера, широкой частотной полосы пропускания, превосходных механических и электрических характеристик и высокой надежности.Он соответствует стандартам MIL-C-39012 и IEC 60169-15 и полностью взаимозаменяем с аналогичными международными продуктами.

Применение:
Беспроводная связь, оборудование для испытаний и измерений, сетевая инфраструктура и телекоммуникационные системы.

Характеристики продукта:

Проектирование под прямым углом для сберегающих пространство установок

Совместима с коаксиальным кабелем RG 316/U

Высокая производительность и сильная целостность сигнала

Отличная взаимозаменяемость

Надежное соединение и легкая сборка

Диаграмма структуры продукта

Важная Ттехнические параметры

Электрическая собственность			Температурный диапазон	-65°+125°C
Характерная импеданс		50Ω	Диапазон частот	DC-18 ГГц
Диэлектрическое стойкое напряжение		1000 В	VSWR	≤1,06+0,015F ((GHz)
Сопротивление изоляции		≥ 5000 МΩ	Потеря вставки	≤ 0,08√F ((GHZ) дБ
Контактное сопротивление	Центральный дирижер	≤ 3,0 мΩ	Механические свойства
Контактное сопротивление	Внешний проводник	≤ 2,0 мΩ	Прочность	500 раз

Материалы и поверхностные обработчикиt

Центральный дирижер

Медь, позолоченная

Изолирующая среда

ПТФЕ

Внешний проводник

Медь, позолоченная

Печатный кольцо

Кремниевая резина

Галерея изображений
